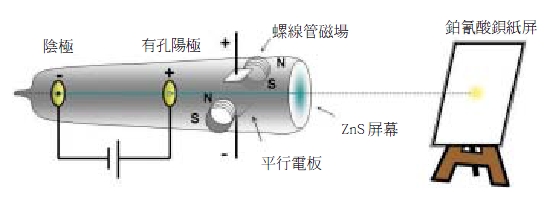

圖一 陰極射線管示意圖。陰極射線管為一支抽到幾乎真空的玻璃管。管中最左方的電極施加高負
電壓,而置中的有孔電極則接上正電壓,使得電子束可以由左方的陰極飛出透過有孔的陽極
打向ZnS 的屏幕。由於電子被ZnS 屏幕阻隔而停止,產生制動輻射(Bremsstrahlung)。此時
若是在電子運動方向外有一個可受X光激發的螢光物質,便會發出螢光。倫琴便是這樣發現
了倫琴輻射,也就是X光。圖中有一組相互垂直的電場與磁場架設,在許多的電子束儀器中
常常出現,稱之為速率選擇器。只有適當速率的電子,才能筆直的通過這個架設。同時陰極
與陽極的電壓差可以換算出電子的行進速率。只要適當的調控加速電壓,便可以由古典的電
磁理論得出荷質比。湯姆生首先發現陰極射線會受到電場與磁場的作用偏折,在由此出發求
出這個帶電粒子的荷質比。 |
