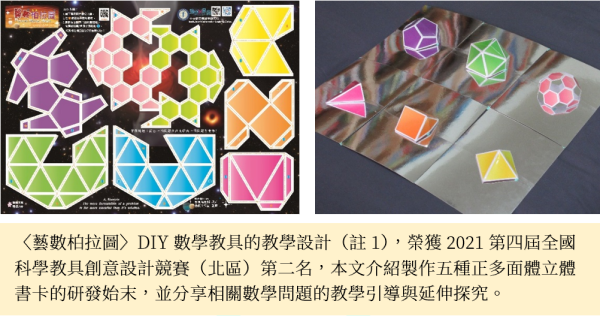

「藝數柏拉圖」科學教具創意設計教學
一、正四面體 若以平行投影的方式,從頂點、稜邊和面的角度觀察正四面體,可分別看到正三角形(圖3a)、正方形(圖3b)與正三角形(圖3c)的投影圖(以下依序簡稱為「點視圖、線視圖、面視圖」)。由此可多方觀察、確認正四面體的對稱面只有一種。此處套用斜角切割的摺疊技法,同步將正四面體兩面角的二分之一(θ/2)放進斜角的黏貼邊(圖3d),以便製作時,可以對齊鏡面卡紙的翻摺線。當卡紙完全翻開攤平時,位在翻摺線兩旁的兩個θ/2,便剛好湊成正四面體的兩面角(θ)。(註3) 圖3. 正四面體的點、線、面視圖與斜角的鏡像展開圖
二、正六面體 觀察正方體的點視圖、線視圖與面視圖,可分別得正六邊形(圖4a)、長方形(圖4b)與正方形(圖4c)。由此觀察、確認正方體的對稱面有兩種,兩者皆可套用雙足切割的摺疊技法。本設計選取線視圖的投影角度,將雙足黏貼邊接在三角柱的正方形上(圖4d),此時收疊的摺線會落在等腰直角三角形的對稱軸上,好讓被破壞的正方形數量減到最少,最終保留了兩個完整的正方形。 圖4. 正方體的點、線、面視圖與雙足的鏡像展開圖

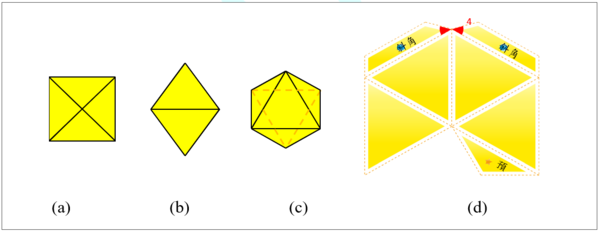

三、正八面體 觀察正八面體的點、線、面視圖,可分別得正方形(圖5a)、菱形(圖5b)與正六邊形(圖5c)。由此觀察、確認正八面體的對稱面有兩種,可套用斜角或雙足切割的摺疊技法。本設計選取點視圖的投影角度,將斜角接在金字塔相鄰的兩底邊(圖5d),此時收疊的摺線會落在金字塔的稜邊上,將四個正三角形全數完整保留,達到零破壞的境界。另為了方便對齊鏡面卡紙的翻摺線,同步將金字塔底面直角的二分之一(45∘)放進斜角的黏貼邊。當鏡面卡紙完全翻開攤平時,位在翻摺線兩旁的兩個45∘,便可剛好可以湊合成金字塔底面的一個直角。 圖5. 正八面體的點、線、面視圖與斜角的鏡像展開圖

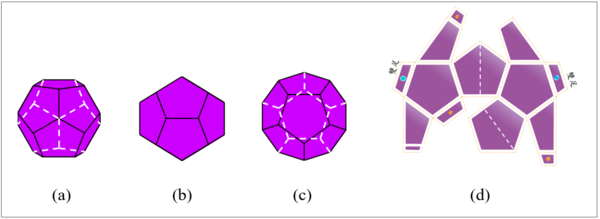

四、正十二面體 觀察正十二面體的點、線、面視圖,可分別得十二邊形(圖6a)、六邊形(圖6b)與正十邊形(圖6c)。由此觀察、確認正十二體的對稱面只有一種,可套用斜角或雙足切割的摺疊技法,但以雙足呈現的立體效果較為均勻,故本設計選取線視圖的投影角度,將雙足黏貼邊接在互相平行的稜邊上(圖6d)。 圖6. 正十二體的點、線、面視圖與雙足的鏡像展開圖

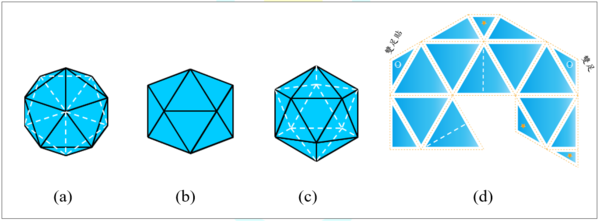

五、正二十面體 觀察正二十面體的點、線、面視圖,可分別得正十邊形(圖7a)、六邊形(圖7b)與正六邊形(圖7c)。由此觀察、確認正二十體的對稱面只有一種,可套用斜角或雙足切割的摺疊技法,但以雙足呈現的立體效果較為均勻,故本設計選取線視圖的投影角度,將雙足黏貼邊接在互相平行的稜邊上(圖7d)。 圖7. 正十二體的點、線、面視圖與雙足的鏡像展開圖

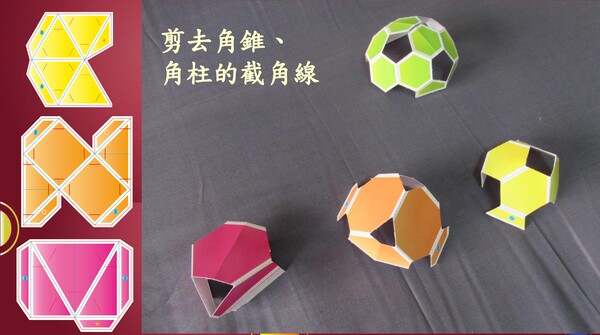

六、阿基米得立體 待五種柏拉圖立體書卡都設定好之後,筆者臨門一腳,又在其展開圖上的適當位置,額外再加幾刀鍘切線,如此便可再加工形成結構外型與視覺效果皆較為繁複的「鏤空截角體」(註4)。其中正十二面體的截小角設計,因受限於正十邊形上雙足黏貼邊的面積太小而作罷。至於正二十面體截小角的「足球」,考量其圖樣很科普,但結構卻又過於複雜,故乾脆另起爐灶,直接設計刀模鍘切成半成品(圖8),以省後續的DIY製作工序 圖8. 阿基米得立體書卡的鏤空變化

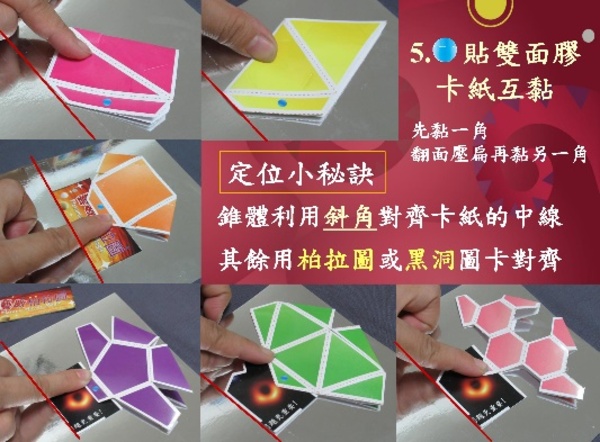

七、「洪門絕招」 製作立體書卡最後的關鍵步驟,便是要將半顆模型黏貼到鏡面卡紙上,此時雙足的寬度或斜角的角度得恰如其分,否則會各種高矮胖瘦的變形,嚴重影響整個多面體的對稱結構。為此,筆者特別精算、調配好展開圖的大小,並將各種量尺規格設計在DIY上(圖9)。當角度或寬度抓定後,洪新富老師眼睛發亮地提醒:主角不動,先翻卡紙黏好一隻腳,再打開黏貼另一隻腳,保證完美成型! 圖9. 〈藝數柏拉圖〉立體書卡黏貼對齊的量尺套件

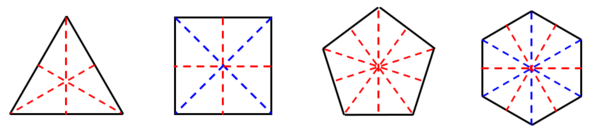

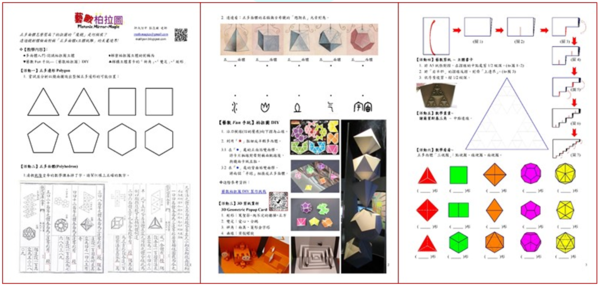

一、認知:學生能從正多邊形對稱軸的認知,推廣到正多面體的對稱面。 【提問】 Q1. 正多邊形的對稱軸:在哪裡?有幾條?有哪些類型? Q2. 正多面體的對稱面:在哪裡?有哪些類型? 【解說】中垂線與分角線 vs.「中垂面與分角面」。 A1. 正n邊形的對稱軸有n條,可引導學生利用對稱邊相等與對稱角相等的現象,簡單歸納為邊的垂直平分線或內角的角平分線(註5)。其中正(2n+1)邊形的中垂線=分角線;正2n邊形的中垂線≠分角線。(圖11) 圖11. 正多邊形的對稱軸數量及類型 A2. 正多面體的對稱面皆垂直於各面的對稱軸上,其結果可歸納成稜邊的中垂面或兩面角的分角面。由於正四面體、正十二面體和正二十面體的中垂面=分角面,故其對稱面皆只有一種,而正方體和正八面體的中垂面≠分角面,故其對稱面皆有兩種。學習單上的設計,是利用多面體的點、線、面視圖,引領學生觀察模型並分析所有的對稱面特徵。若搭此線延伸,後續還可追問技術性的作圖問題:正多面體的點、線、面視圖怎麼畫?長寬比例為何?或反問開放性的探究問題:哪些正多面體會出現正方形/正六邊形的影子? 【建議】 在臺灣中小學的數學課程設計中,雖然要等到五年級才會正式介紹線對稱圖形,不過在切披薩、切蛋糕等日常生活經驗中,學生面對線對稱或面對稱的操作與想像,其實已不全然陌生。當然,針對某些幾何感比較弱的學生,或是有需要特別強化實作的探究模式,教師可精心準備正多邊形的色紙,或小型的矩形鏡片來供學生操作、觀察,相信會是一堂師生皆有感的幾何圖像的學習經歷。 然而,臺灣學生對於立體結構的接觸,幾乎都只停留在角錐與角柱的系統打轉,故建議利用百利智慧片等幾何教具輔助,以分組教學的方式,讓組員能合作拼裝五種正多面體的實體模型,以便細部觀察、分析其對稱面的特徵,以及後續紙筆可推算的相關數據。當然,若時間不充裕,或數學內容不需太深,也可先行體驗DIY的美勞手作,等立體書卡的模型都完成之後,再來Q&A介紹。

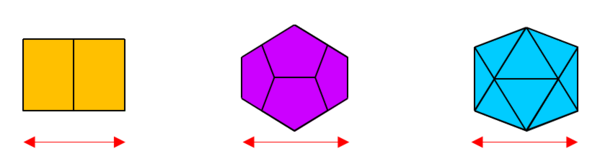

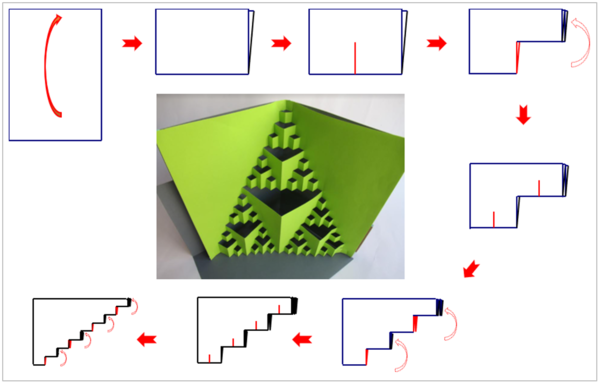

二、技能:學生能操作立體書卡的斜角與雙足技法,進而探究其角度與寬度。 【提問】 Q1. 斜角角度:正四面體與正八面體的斜角角度要多大? Q2. 雙足寬度:正方體、正十二面體與正二十面體的雙足距離要多寬? 【解說】分角面、點視圖、線視圖。 A1. (1)引導學生從分角面的觀察,得知正四面體斜角的黏貼角度,為其兩面角的一半(圖3d);(2)從點視圖的觀察,得知正八面體斜角的黏貼角度,為金字塔底面直角的一半(圖5d)。 A2. 引導學生從線視圖的觀察,得知正方體、正十二面體與正二十面體雙足的黏貼寬度,皆為其平行邊的距離(圖12)。設稜邊長為a,則正方體的雙足寬度為正方形面體的對角線長;正二十面體的雙足寬度為五角錐底面正五邊形的對角線長φa;至於正十二面體的雙足寬度,為其內接正方體的稜邊長(正五邊形的對角線長φa)與兩個稜邊長之半()的總和(φ+1)a,其中為黃金比例。 圖12. 從線視圖觀察三種正多面體立體書卡的雙足寬度 【增能】 在正式操作DIY的斜角與雙足之前,學習單上另安排一個簡易體驗「矩形」技法的摺剪實作教學(圖13),學生可由簡到繁,立馬變化出鏤空「謝爾賓斯基三角錐」的3D碎形結構,藉此強烈感受3D立體卡片的神奇變化。當學生很快就有驚喜的成就感之後,不少學生會為了挑戰更繁複的層次而欲罷不能。 ※步驟1. 將A5紙張對摺,在摺線的中點處剪1/2縱深。 ※步驟2. 將「右半部」的摺線反摺、對齊「上邊界」。 ※步驟3. 依序重複剪、摺1/2縱深、展開整理摺線即完成。 圖13. 以矩形技法巧現3D碎形卡片的摺剪流程圖 DIY完成之後的延伸課題,可再引領學生認識、推算從五種柏拉圖立體,截小角成阿基米得立體的稜邊比例,即是分析從正n邊形截小角成正2n邊形的分點比例(圖14)。 圖14. 從正n邊形截角成正2n邊形的分點比例

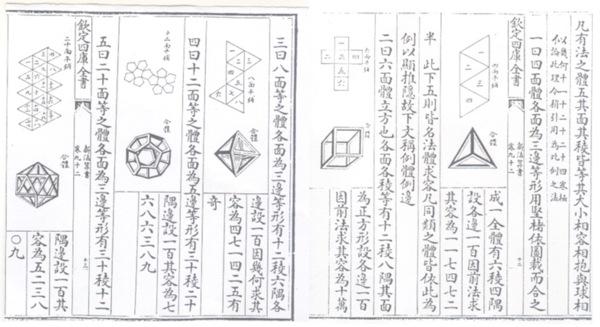

三、情意:學生能透過跨域素養的探究與賞析,感受立體幾何的數學之美。 學習單上透過數學史「皇帝的數學課本(圖15)」和科學史「古希臘週期表」的四元素,串接水象、火象、土象、風象等星座的接觸經驗,開啟學生與正多面體的對話連結。 圖15. 《四庫全書》抄錄《崇禎曆書•測量全義》介紹正多面體的內文

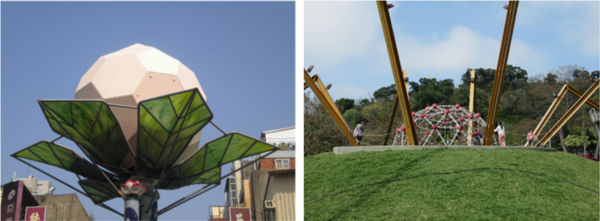

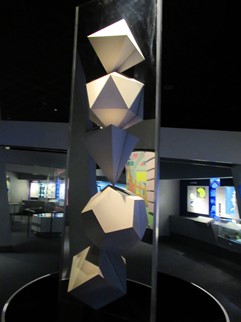

四、連結生活 課程收尾之際,等多數學生都已完成多面立體書卡或爆漿球之後,除了鼓勵學生發揮想像力,額外創作、裝飾自己專屬的3D卡片當回家功課之外,還可再引領欣賞存在於生活周遭的多面體設計(圖16),以及相關造型的公共藝術發想(註6),嘗試連結生活、文創、藝術等「數養」,讓學生察覺包山包海的立體幾何世界,祈能廣收畫龍點睛之效。 圖16. 足球造型的「蓮花燈」與「蜘蛛網」
